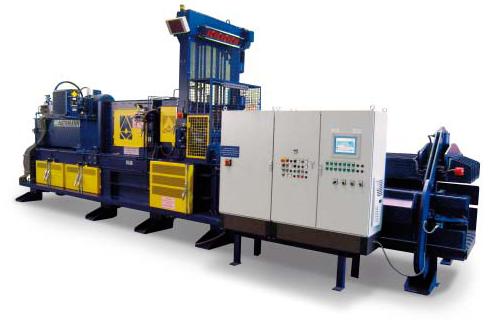

AVOS - 1410 A5

Horizontális nagyteljesítményű, automata bálázó berendezés (5-szörös kötözéssel)

Az automata folyamatos bálázó újságpapír, kartonpapír, fólia, műanyag, textília stb. bálázására alkalmas. Az építési formája miatt nem szükséges külön alap. A három oldali csatorna állítás a különböző fajtájú anyagok jó bálaminőségét biztosítja.

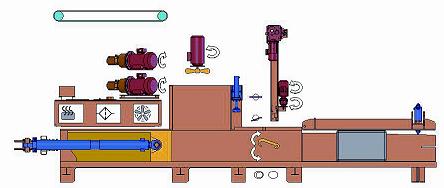

Az AVOS 1410 A5 bálázó gép stabil kivitelű alapkerete feleslegessé teszi a pótlólagos alapozást. A berendezés a nagy kapacitást, gazdaságos energia felhasználás mellett teljesítményarányos hajtóművön keresztül automatikusan vezérelt présdugattyú sebességállítással éri el. A préscsatorna nagy kopásállósággal rendelkező XAR® anyaga garantálja a hosszú élettartamot. Az optimális tömörség és a nagy bálasúly egy nyomásvezérelt három oldali préscsatorna állítással érhető el, ugyanúgy megbízható, zavarmentes üzemelésű az automata kötözőszerkezet. Kezelési utasításokat, zavar- jelentéseket, a mindenkori üzemmenetet egy digitális kijelző mutatja. Az intelligens SPS vezérlés lehetőséget teremt a prés különféle felhasználására. Így alapfelszereltségben csatlakoztatható hozzá a fokozatmentes felhordó-szalag sebesség állítása.

Működési leírás: A préselendő anyag a feladószalagon át jut a bálázó betöltő tölcsérébe. A betöltő akna aljában található fénysorompó indítja el, anyag jelenléte esetében, a préselési folyamatot. A préselési folyamat az anyag sűrítésével kezdődik. A présdugattyú sebességének vezérlése nyomástól függően történik. A teljes préselési folyamat vezérlése nyomás-, idő,- és útfüggő. A préselési folyamat befejeztével a présdugattyú automatikusan visszajár alapállásba és a préselési folyamat újrakezdődik. Ha a présdugattyút anyag-felhalmozódás gátolja előrehaladásában a vágóélnél, akkor a vezérlés beindítja a vágóél-préselőt (196 kN). Ekkor a présdugattyú egy kissé visszamegy (időtől függően van vezérelve); a vágóélpréselő lefelé indul a présaknába, eltávolítja az anyagot a vágóéltől, majd visszajár kiinduló helyzetébe. Ha a vágóél még mindig nem tud továbbmenni, a folyamat addig ismétlődik, míg a préselési folyamat akadálytalanul nem folytatódhat. Ha megvan a beállított bálahossz, akkor a vezérlés indítja az automatikus kötöző készüléket. Ekkor a présdugattyú elülső helyzetében van. A lándzsaegység lemegy és legalsó helyzetében a lándzsafejekkel felveszi a kötöző huzalokat. A présdugattyú által végzett időtől függően vezérelt utánpréselés befejeztével a lándzsaegység visszamegy kiinduló helyzetébe, közben a kötöző huzalokat magával viszi. Akkor a felső és alsó kötöző huzalokat a csavaróegység csavaróujjai egymással összecsavarják. A csavaróujjak első fordulata után a vágókészülék kése a huzalokat elvágja, de azok haladéktalanul össze lesznek csomózva. A beállított csomószám elérése után a huzalok a csavaróujjak visszaforgása által felszabadulnak. A kész bálákat az állítható sajtoló csatornán át a következő anyag kitolja.



Alapkivitel:

Opciós felszerelések:

A kommunális hulladékok, faládák, puha szerkezetű műanyagok tömörítésére. A présdugattyúban semmilyen hézag, nyílás nem keletkezik, ahová a préselendő anyag elakadhatna, vagy eltávozhatna. Csak a kötözés idejére nyílnak ki a kötöző-nyílások. A présdugattyú szabadalmi védelem alatt áll (DE 19860316A1)

Műszaki adatok



1410 A5 – 37/70

1410 A5 – 45/80

1410 A5 – 60/80

1410 A5 – 90/100

Hajtómű

1 x 37  kW

1 x 45  kW

2 x 30  kW

 2 x 45 kW

Tömörítő erő

700 kN

800 kN

800 kN

1000 kN

Kötözés

5-szörös vertikális

Bála tömege

bálázandó anyag és bálahossz függvényében 400-700 kg

Üresjárati teljesítmény

300 m3/h

260 m3/h

460 m3/h

 460 m3/h

Üresjárati ütemidő

14 s

16 s

9 s

9 s

Tömörítendő anyagtól
függő teljesítmény

max 13 t/h

max 15 t/h

max 18 t/h

max 20 t/h

Bálaméret

1.100 x 750 x Beállított hossz

Száraz tömeg

18.000 kg

18.500 kg

20.500 kg

21.500 kg

Gép méret (H x Sz x M)

10.200 x 2.350 x 3.920 mm
