SP - Sorozat (24 - 32 m³)

A tömörítő egységgel összeépített cserélhető tároló tartállyal, laza szerkezetű, kis fajsúlyú hulladék tömörítése, tárolása és szállítására valósítható meg. Nyílt, fél-fedett, fedett térben egyaránt elhelyezhető. A tárolótartály szállítása emelőhorog segítségével tehergépkocsira szerelt multilift,- vagy abroll (görgős felvevő) rendszerű felépítménnyel rendelkező célgéppel történik. A tárolótartály ürítése az említett felépítmény rendszeréhez illően kialakított beakasztásos módszerrel, az oldalra nyíló ajtó nyitása után, emeléssel történik. Az ürítő ajtót nyitott állapotban az erre alkalmas kialakított, csapódás elleni kapocsszerkezettel ki kell rögzíteni! A tömörítő egység felül nyitott, S235JRG2 minőségű acélból hegesztett szerkezet. A 24, 27, 32 m3-es tárolótartály oldalra nyíló ajtóval és szállító célgépnek megfelelő emelő és ürítő-szerkezettel van kialakítva. A hulladéktömörítő présdugattyú szintén S235JRG2 szerkezeti acélból készül a csúszó-megvezető teflon tartalmú műanyag. A tömörítő egység és a tartály egymáshoz rögzítését 2 db kihajtható csavarorsós feszítőszerkezet (un. Dokkoló) biztosítja. A tárolótartály ürítő ajtajának rögzítése és biztonságos zárása függőleges működtetésű beakasztó zárral van megoldva. A villamos és hidraulikus berendezések a bedobó nyílás felől egy felnyitható ajtó alatt (ún. gépháztérben) vannak beépítve. A présdugattyút mozgató munkahengerek keresztirányú bekötéssel kapcsolódnak a présfejhez, a legoptimálisabb préselési viszonyok biztosítására.

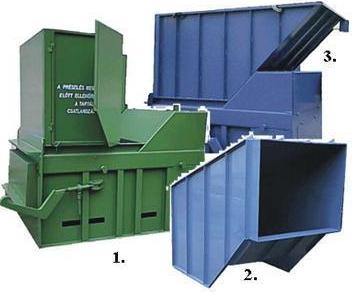

Működési leírás: a hulladékgyűjtő helyre, vagy technológiai sorba telepített tömörítő egységhez a célgép csatlakoztatja a tárolótartályt. A tömörítő egységet és a tárolótartályt egymáshoz kell rögzíteni. A hulladék kézi adagolással a fogadónyílásba (gyűjtőgaratba) tölthető. Működtetését a kulcsos kapcsoló elfordításával lehet indítani, és a beállított ciklus lejárta után hátsó vagy első helyzetben a tömörítő automatikusan megáll. A tömörítési ütem lehet ciklikus, egy illetve több löket/ciklus. Beállítását minden esetben csak a gyártó végezheti. A berendezést vészhelyzetben - a piros "STOP" reteszelt vészgombbal kell leállítani. Az akadály elhárítása után a vészgomb kihúzásával a tömörítő újra indítható. Az SP-12 présfejet többféle garatkialakítással gyártjuk melyek a mellékelt képen láthatók. Az 1. kép az alapkivitelben gyártott présfej-garat kialakítást mutatja. A 2. kép az un. belső adagolású garat, melyet olyankor szoktunk alkalmazni amikor a gép szabadtéren kerül elhelyezésre de a hulladék adagolást az épületen belülről szeretnék végezni. Ez esetben úgy telepítjük a gépet, hogy a garat a falon előre kivágott nyílásba illeszkedjen. Külön kérésre ezen bedobó nyílás ajtóval is szerelhető. A 3. kép az un. rámpás garat melyet akkor javaslunk ha a hulladékot rámpáról szeretnék a dugattyútérbe jutatni. Mindkét géptípushoz rendelhető 240 l -es, 1100 l-es valamint univerzális (240 és 1100 l-es) kukák ürítésére szolgáló bedobó szerkezet. Ezen bedobók szintén hidraulikus működésűek, és a présgép homlok illetve oldalfalára szerelhetők fel.



Műszaki adatok



SP-12 présfej

SP-16 présfej

Géphossz

2380 mm

3300 mm

Gépszélesség

1600 mm

2070 mm

Gépmagasság

1618 mm

1618 mm

Garat hosszúság

1185 mm

1635 mm

Önsúly

2200 kg

2600 kg

Motorteljesítmény

5,5 kW

7,5 - 11 kW

Szükséges hidraulika olaj

110 l

140 l

Ütemidő alatti teljesítmény

1,2 m³

1,6 m³

Ciklusidő

54 sec

39 sec

Tömörítő Nyomás

170 bar

180 bar

Préselési erő

270 - 380 kN

282 - 380 kN

Kapacitás / óra

80 m³

148 m³

Elektromos csatlakoz.

3 x 400 V/50 Hz

Szükséges biztosíték

25 A, lomha

35 A, lomha

Csatlakozó típusa

CEE-5 x 32 A/6 h

Tömörítési viszony

1:5

Szállítás (tartály)

Multilift - rendszerű szállítójármű

Cserélhető tárolótartályok

  Tartály hossz Tartály szélesség Tartály magasság Tároló térfogat Szállítás Tartály súly
TT-24 5650 mm 2420 mm 2350 mm 24,06 m3 Multilift- rendszerű felépítmény 2950 kg
TT-27 6400 mm 2420 mm 2350 mm 27,29 m3 3250 kg
TT-32 7150 mm 2420 mm 2350 mm 31,93 m3 3450 kg
